MKS射频电源维修故障分析，型号：MKS ENI ACG-3B

一、产品概述

MKS ENI ACG-3B 是一款全固态风冷式13.56 MHz 射频（RF）等离子体电源，专为气体等离子体、磁控溅射等工业制程场景设计，凭借成熟的功率控制架构、完善的防护体系与多模式远程控制能力，成为工业、科学、医疗（ISM）领域主流的中功率射频供电设备。该设备整机通过ISO 9001:2000质量体系认证，符合多项国际电磁兼容与安全标准，具备长期连续稳定运行能力，额定输出功率可达 300 W（50 Ω 负载），广泛适配各类等离子体工艺设备。

ACG-3B 摒弃传统真空管设计，全面采用固态功率器件，不仅降低了设备内部直流高压风险，简化运维难度，还搭配自动功率调控电路，可有效抑制电压波动、器件老化带来的功率漂移，同时将纹波与杂讯降至极低水平，满足高精度等离子体工艺的供电需求。

二、核心电气性能参数

（一）射频输出核心指标

该电源工作频率固定为13.56 MHz，频率稳定度高达±0.005%，是等离子体工艺通用标准频率，可保障等离子体放电状态稳定，参数如下表所示：

性能项目	技术参数	补充说明
额定输出功率	300 W（50 Ω 标准负载）	动态功率调节范围：3 W ~ 300 W
负载阻抗适配	无限制	可适配复杂非匹配负载工况
驻波比（VSWR）耐受能力	1.1:1 → 300 W 2.0:1 → 200 W 3.0:1 → 150 W	针对失配负载自动降功率保护
射频杂散与谐波	＜-50 dBc	输出端配置低通滤波器，抑制谐波干扰
调制度噪声	AM/PM 噪声＜-30 dBc，AM 噪声＜1%	避免噪声影响等离子体工艺一致性
功率稳定度	电网全电压范围内输出波动≤0.1%	抗电网波动能力优异

（二）输入电源参数

ACG-3B 支持宽幅单相交流输入，无需改动硬件跳线或档位即可适配全球主流电网，适配性极强：

• 输入电压：90 V ~ 264 V，50/60 Hz；
• 最大视在功率：800 VA（满功率 300 W 输出工况下）；
• 接口规格：IEC-320 三芯 10 A 电源接口，整机配备浪涌抑制电路，抵御电网瞬态冲击；
• 配电要求：前端回路需配置≤30 A 断路器 / 保险丝，电源线作为设备唯一断电装置，安装时需保证插拔便捷。

（三）功率控制与精度

• 功率调节方式：支持本地面板、模拟远程、数字远程三种控制模式，功率设定分辨率可达 1 W；
• 调节线性度：0~300 W 全量程线性偏差＜1.5 W；
• 负载稳压精度：1.0:1~1.1:1 驻波比工况下，输出功率偏差≤设定值的 ±1.5% 或 ±1.5 W（取较大值）；
• 功率反馈机制：实时检测正向功率、反射功率及功率放大模块（PA）电流，参数超限后0.3 ms内快速限功率，实现毫秒级过载防护。

三、结构、散热与环境适配

（一）机械规格

• 外形尺寸（高 × 宽 × 深）：175 mm × 210 mm × 520 mm（6.9"× 8.25" × 20.5"）；
• 整机重量：8.5 kg（18 lbs）；
• 机架适配：可安装于标准 19 英寸 EIA 机柜，单机柜支持 1~2 台叠装，需配套托架承重；
• 射频输出接口：标准 N 型母头射频接口，仅可使用 50 Ω 高品质同轴电缆（推荐 RG-393 线缆），禁止转接器，避免破坏射频互锁结构。

（二）散热系统

• 通风要求：设备前后通风口均需预留≥100 mm（4 英寸）净空，禁止遮挡；排出的热风不得回流至前端进风口；
• 过热保护：内置温度检测传感器，当温度超出阈值时，自动切断 RF 输出；启用自动故障复位模式后，温度回落可自动恢复功率输出；
• 运维提示：粉尘环境需定期清理前端防尘网，断电后使用吸尘器或毛刷除尘，避免风道堵塞引发过热故障；
• 风机参数：风扇工作电流 0.6~1.0 A，风机故障会触发系统故障报警并锁止 RF 输出。

（三）工作环境标准

• 工作温度：5 ℃ ~ 40 ℃；
• 相对湿度：31 ℃及以下≤80% RH，40 ℃时线性降至≤50% RH，无凝露工况；
• 最大海拔：2000 m；
• 噪音指标：最大声学噪音 69.8 dB (A)，符合工业车间噪音规范；
• 污染等级：2 级，仅存在非导电性粉尘，允许短时凝露工况；安装类别：II 类（便携 / 桌面式设备标准）。

四、控制接口与操作模式

ACG-3B 集成本地控制、模拟远程、数字远程三套控制系统，三种模式互斥，远程模式启用后自动锁定面板按键（故障复位键除外），适配手动调试、自动化产线等不同使用场景。

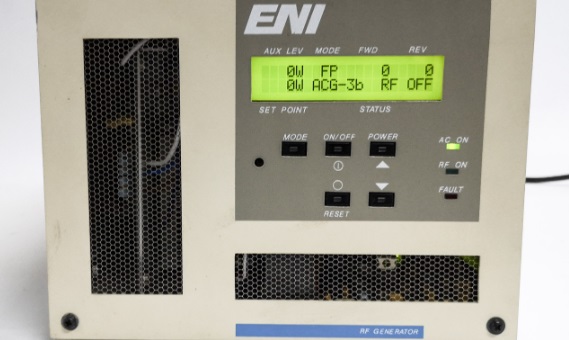

（一）本地面板控制（默认模式）

• 显示单元：实时显示正向功率、反射功率、功率设定值、工作模式（FP 正向功率 / LP 负载功率 / DC 直流偏置），支持诊断模式查看 PA 电流、驱动电压等内部参数；功率显示精度为满量程的 ±2%；
• 功能按键：RF 启停键、模式切换键、故障复位键、功率升降键；长按功率键可连续调节输出功率，长按模式键 2 秒进入系统设置与诊断界面；
• 状态指示灯：AC ON（电源接入）、RF ON（射频输出）、FAULT（故障报警）；
• 出厂默认工况：空载反射功率正常阈值＜3 W，反射功率超标提示负载或线缆故障。

（二）15 针模拟远程接口

• 接口类型：D 型 15 针屏蔽接口，所有信号参考机壳地；
• 功率控制：0~10 V DC 对应 0~300 W 全功率输出（可切换 0~5 V 量程）；
• 信号回读：正向/反射功率转为电压输出，默认10V对应额定功率；
• 逻辑控制：0V关RF，5~15V开RF，支持外部互锁、量程切换。

（三）9 针数字远程接口（RS-232/RS-422）

• 硬件参数：D型9针，波特率9600，8数据位，1停止位，无校验；
• 通讯协议：3位字符+数值+回车，支持功率设定、RF启停、状态读取、故障清除；
• 链路保护：串口中断自动切断RF输出，保证自动化安全。

（四）背板拓展接口

• RF 输出：N型接口，带线缆互锁，未安装无法启动；
• 直流偏置输入（选配）：支持腔体功率闭环；
• 外部振荡器输入：可外接13.56MHz信号；
• 接地跳线：带15A保险丝，正常运行必须安装。

五、安全防护与故障诊断体系

（一）硬件安全互锁系统

• 上盖互锁：拆除顶盖立即切断主电源；
• 射频线缆互锁：盖板未固定无法导通RF；
• 外部互锁：可接入安全门、设备联动保护；
• 禁止使用CFC氟利昂类溶剂清洁，避免腐蚀损坏。

（二）多级电气保护

• 反射功率保护：50W时自动限功率，可长期承受50W反射；
• PA模块保护：电流上限13A，电压36~40V，超限保护；
• 驱动电路保护：24~27V正常工作，异常锁止输出；
• 浪涌与EMI防护：符合FCC、EN55011标准。

（三）典型故障与诊断方案

故障现象	故障代码 / 提示	大概率原因
电源指示灯亮，无其他输出	无显示	顶盖 / 射频线缆互锁断开、外部互锁回路开路
上电即报故障	FAN FAULT	冷却风扇堵转、断线或损坏
上电即报故障	PA V FAULT	PA 模块供电电源异常
RF 运行一段时间后停机	RF OVERHEAT	进出风口堵塞、热风回流、环境温度过高
输出功率低于设定值	MAX REV	负载驻波比过高，反射功率超限
输出功率低于设定值	MAX PA I	PA 电流达到上限，负载严重失配

诊断方式：除面板诊断模式外，数字接口MON指令可读取 PA 电流、驱动电流（0.9~1.1 A）、风扇电流等内部参数，精准定位故障模块。

六、保修与运维规范

• 保修政策：原厂提供1年整机保修；
• 维修流程：提供型号、序列号、故障描述，申请RMA返修；
• 日常维护：固态设计免真空管更换，粉尘环境定期清理防尘网；
• 包装转运：使用原包装+缓冲材料，标注易碎仪器。

七、应用场景总结

依托 13.56 MHz 标准频率、300 W 额定功率、优异的负载适配能力与多模式控制架构，ACG-3B 射频等离子体电源主要应用于：

• 半导体 / 微电子：薄膜沉积、等离子体刻蚀、晶圆表面清洗；
• 表面工程：磁控溅射、材料等离子体改性、真空镀膜；
• 科研实验室：等离子体物理实验、小型研发型等离子体装置；
• 工业制程：材料去胶、等离子体活化、精密器件表面处理。

该设备兼顾手动调试与自动化集成需求，可靠性高、运维成本低，是中功率射频等离子体工艺的经典配套电源设备。
